有谁能定制聚能式超声波清洗机?
有一客户需要定制非标的聚能式超声波清洗机,但遗憾的是,我们的工程师在确认了详细的技术参数后,发现我们公司做不了。如有可以生产此类设备的厂家,请联系手机:18681595853
具体的参数详情如下:
- 现场条件
设备必须在以下条件,正常运转
- 温度0-40℃;
- 相对湿度69%-85%;
- 年平均气压737mmHg;
- 供电380V/50Hz,三相五线制;
- 常温去离子水。
- 聚能式超声波清洗机
- 设备型号:超声波清洗机。
- 设备数量:1台。
- 清洗能力:Φ50×550mm或者Φ60×630mm或者Φ63.5×762mm 过滤芯8根/次
- 主要尺寸:(L×W×H,mm)
外槽:2100×960×800
内槽:1860×520×300/330
振头:250×160×42/25,1只,钛合金材质
- 供货清单如下(每套)
序号 | 部件名称 | 型号规格 | 单位 | 数量 | 生产厂 | 备注 |
1 | 超声波清洗槽 | 台 | 1 | 不锈钢材质 | ||
2 | 超声波发生器 | 台 | 1 | 双核MCU+DSP | ||
3 | 超声波换能器 | 只 | 1 | 双激励结构 | ||
4 | 超声波振头 | 只 | 1 | 表面激光熔覆 | ||
5 | 过滤芯旋转支架 | SUS304 | 套 | 1 |
- 系统主要配置
序号 | 项 目 | 规 格 | 厂 家 | 备 注 |
1 | 压电晶片 | Φ70×Φ33×10 | Creamtec | 德国 |
2 | 换能器结构铝 | 7075 | 美铝发展 | 美国 |
3 | 超声波发生器 | |||
4 | 超声波振头 | 钛合金材质 | ||
5 | 磁芯 | PC40 E65 | TDK | 日本 |
6 | 行程开关 | DL ADZ-1004 | 松下 | 日本 |
7 | 电源空气断路器 | C65/N/C-3P/32A | 施耐德 | |
8 | 接近开关 | PR18-8AO | Autonics | 韩国 |
9 | 交流接触器 | Lc1 D0910 M5N | 施耐德 | |
10 | 延时继电器 | AH3-2-6S | CKC | 台湾 |
11 | 中间继电器 | LY2NJ | 欧姆龙 | 日本 |
12 | 回转电机 | 100YYJS120-4 | 佳雪 | 中美合资,湖州 |
13 | 移动电机 | 90YYJS60 | 佳雪 | 中美合资,湖州 |
14 | 电机保护器 | GV2-M04C | 施耐德 | |
15 | 大功率管 | IRFP460 | IR | 美国 |
16 | 清洗槽 | SUS304 δ=2mm | 浦项 | 韩国 |
17 | 围板 | SUS304δ=1.5mm | 浦项 | 韩国 |
18 | 过滤芯旋转支架 | SUS304 | 浦项 | 韩国 |
19 | 支撑架 | 40×40 SUS304 方管 | 宝钢 | |
20 | 阀门进/出水/溢流 | DN20/DN40/DN40
SUS304 |
金罗斯 | 中日合资,山东 |
- 主要技术性能
- 连续工作时间:>16小时;
- 超声频率:0±0.5kHz;
- 功率容量:4000W;
- 振头入水深度:10-15mm;
- 振头与工件之间的工作间隙:2-4mm;
- 能量密度:16-18W/cm2;
- 机械部分:丝杆传动运行平稳;托架加工光滑平整无毛刺;
- 防撞保护:具备电气/机械双重保护功能;
- 加热方式:电加热功率12KW,数字温控系统,可选配;
- 保护电路:发生器具有过流、过载、短路保护;电机具有缺相、过载、行程保护;
- 发生器特点:使用高嵌入式微控器,采用DDS数字频率合成系统。频率精确稳定,跟踪及时;
- 系统具有菜单功能,可通过数码显示错误代码,定位故障点;
- 系统具有通讯功能,可用编程器设定和调整频率、功率、时间及工作模式等参数;
- 采用MCU+DSP双核控制,系统更高效可靠。
- 界区划分
- 甲方提供:
针对每套设备,甲方提供:
- 电源:380V/50Hz,20A三相五线制。
- 清洗水,压力>1Mpa,温度<32℃,流量:120L/h。
- 根据各设备的技术要求及特性,提供相应的进出水管道(进水DN20、出水DN40、溢流DN40)和电力配套设施(64A空开、32A电缆)并连接到相应的位置。
- 设备吊装到清洗车间现场。
- 乙方提供:
- 该设备的制造和内部电气控制接线,包括水槽到电控箱的动力线、信号线和控制线等;
- 设备接口留有配套标准不锈钢球阀 (见配管图)和配对法兰含垫片。
- 调试并指导安装。
- 资料提供(每台随机提供以下资料)
序号 | 名称 | 内容 | 数量 | 单位 | 备注 |
1 | 使用说明书 | 安装规程、操作规程 | 4 | 份 | |
2 | 设备图纸 | 设备总装图、配管图 | 4 | 份 | |
3 | 电气图纸 | 电气原理图、接线图 | 4 | 份 | |
4 | 合格证 | 1 | 份 |
- 备品备件
序号 | 部件名称 | 型号规格 | 单位 | 数量 | 生产厂 | 备注 |
1 | 防噪耳机 | SE1310 | 付 | 2 | 3M | |
2 | 保险丝 | 10A | 只 | 6 | 瑞龙电子 | |
3 | 大功率管 | IRFP460 | 个 | 2 | IR |
- 售后服务
- 设备保修期为设备安装、调试检验后12个月内或设备到货后18个月,以时间先到的为准。质保期间,由于卖方产品质量问题,免费维修、更换。
- 对买方提出的服务在2小时内做出答复,并视情况在24-48小时内到达买方现场提供服务。
设备选用部件(包括进口件),卖方备有现货可随时更换,不影响买方生产。
登入网页查看详情:http://www.nonkia.cn/news/blogs/926.html

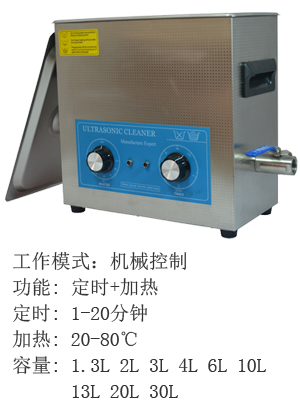

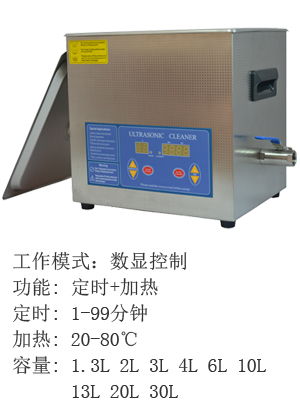

>> 不锈钢超声波清洗机系列
